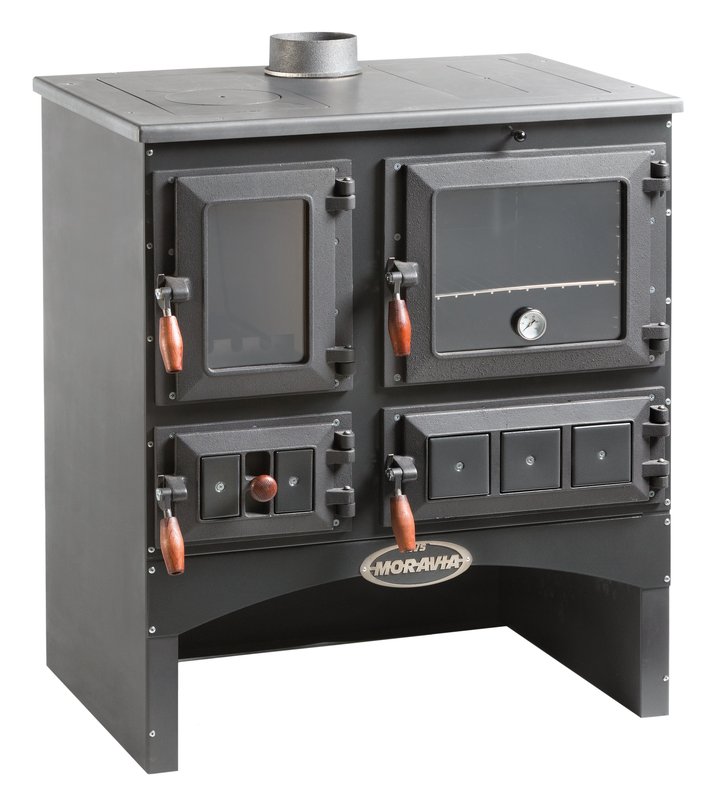

KVS MORAVIA VSP 9170 Oliver – kompaktní sporák na dřevo s troubou

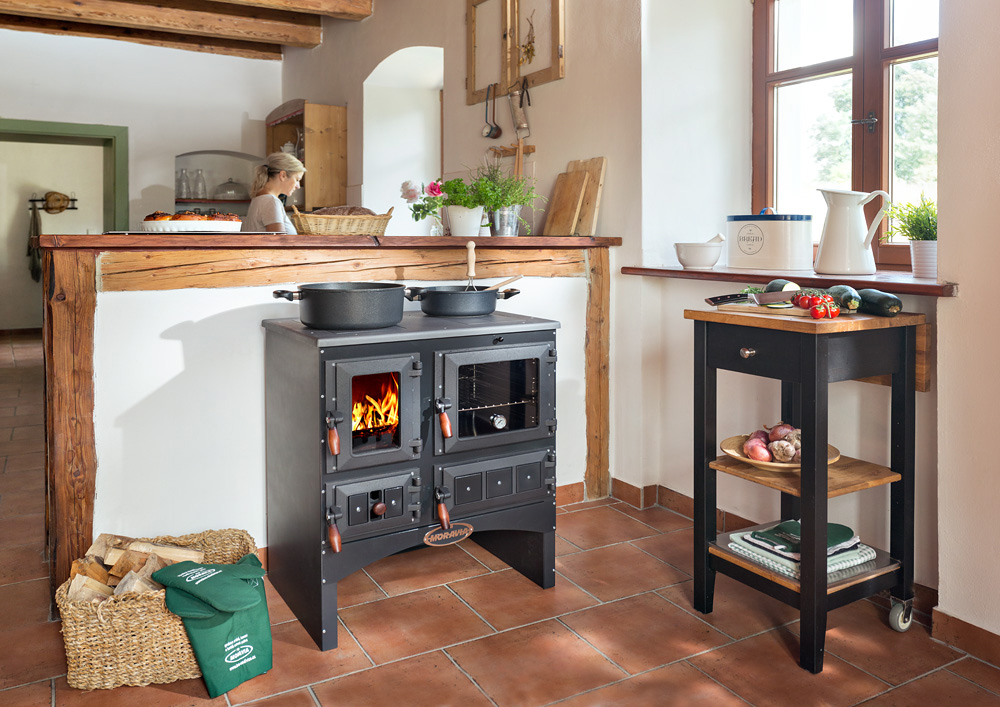

KVS MORAVIA VSP 9170 Oliver je kompaktní český sporák na pevná paliva určený k vytápění, vaření, pečení a ohřívání pokrmů. Spojuje sálavé teplo krbových kamen, pohled na plápolající oheň a plnohodnotné využití varné plotny i smaltované trouby.

Díky šířce 725 mm se hodí také do prostor, kam se běžný široký sporák nevejde. Topeniště pojme dřevěná polena dlouhá až 340 mm a o průměru až 160 mm. Prosklená dvířka trouby jsou vybavena teploměrem pro snadnější kontrolu pečení.

Hlavní přednosti sporáku VSP 9170 Oliver

• Vytápění, vaření, pečení a ohřívání v jednom spotřebiči.
• Jmenovitý výkon 6,5 kW a regulovatelný výkon 6–8 kW.
• Vysoká účinnost 81,5 % a energetická třída A+.
• Kompaktní šířka 725 mm vhodná i do menších prostor.
• Prosklená dvířka topeniště pro vizuální kontrolu hoření.
• Smaltovaná trouba s teploměrem, hlubokým pekáčem a mřížkou.
• Členitá varná plotna se dvěma lehce vyjímatelnými díly.
• Zadní nebo horní vývod kouřovodu Ø 120 mm.
• Středové umístění vývodu bez nutnosti volit levou či pravou variantu.

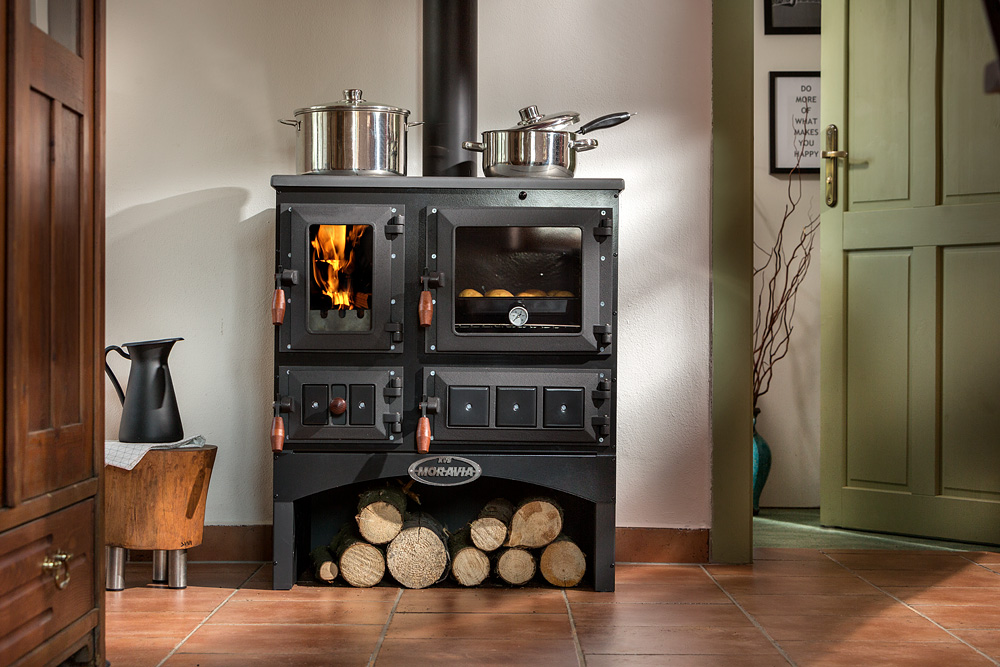

• Volný spodní prostor pro uložení paliva.
• Tradiční česká výroba a dostupnost náhradních dílů.

Topeniště s prosklenými dvířky

Topeniště tvoří silné šamotové cihly a pevný litinový rošt. Použít lze dřevěná polena o délce až 340 mm a průměru až 160 mm nebo vhodné dřevěné brikety. Prosklení dvířek umožňuje kontrolovat hoření a dodává sporáku vzhled krbových kamen.

Výkon se reguluje vzduchovou růžicí na dvířkách popelníku. Další přívod vzduchu v dolní části dvířek topeniště pomáhá s oplachem skla. Sporák je určen pro provoz s periodickým přikládáním; podle návodu je nutné přikládat přibližně v intervalech 1–3 hodin.

Vaření na členité ocelové plotně

Varná plotna je určena k vaření a ohřívání pokrmů. Oblast nad topeništěm dosahuje vyšší teploty a hodí se pro rychlejší vaření, zatímco část nad troubou poskytuje mírnější teplotu pro pomalejší přípravu nebo udržování pokrmů v teple.

Plotna je opatřena odolným nástřikem vypalovací barvy. Dva vyjímatelné díly mají menší rozměry a nízkou hmotnost, což usnadňuje jejich sejmutí při čištění spalinových cest.

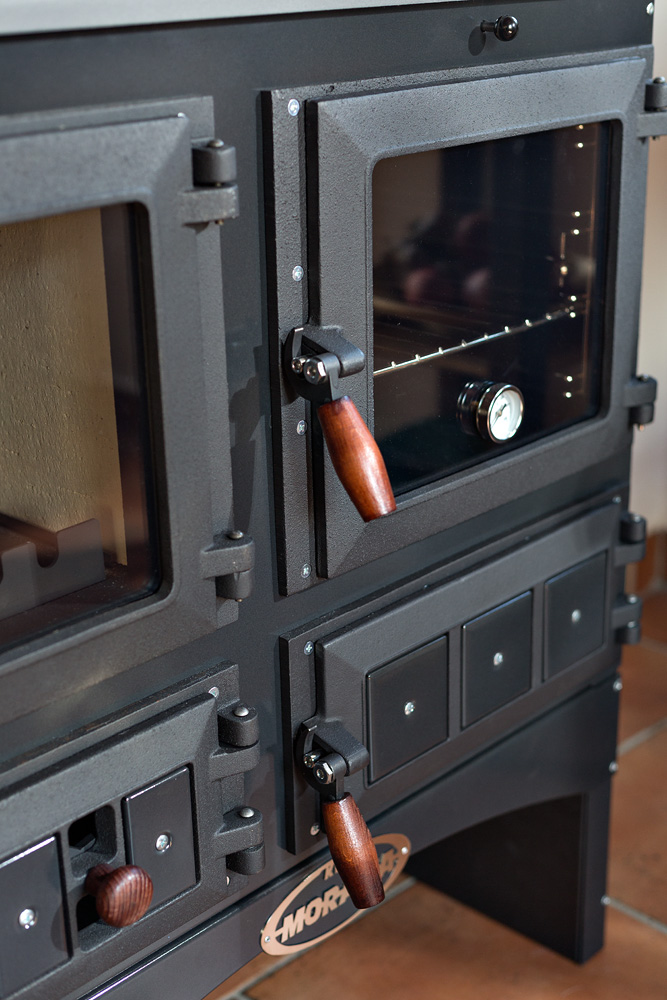

Smaltovaná trouba s teploměrem

Trouba o rozměrech přibližně 300 × 250 × 430 mm je vyrobena ze smaltovaného plechu a nabízí několik úrovní pro umístění mřížky nebo hlubokého pekáče. Teploměr ve dvířkách pomáhá sledovat teplotu během pečení.

Pákou umístěnou nad troubou se ovládá zátopová klapka. Otevřená klapka slouží pro zatápění a intenzivní vaření po celé ploše plotny, zavřená pro pečení v troubě a současné vaření na plotně.

Připojení ke komínu

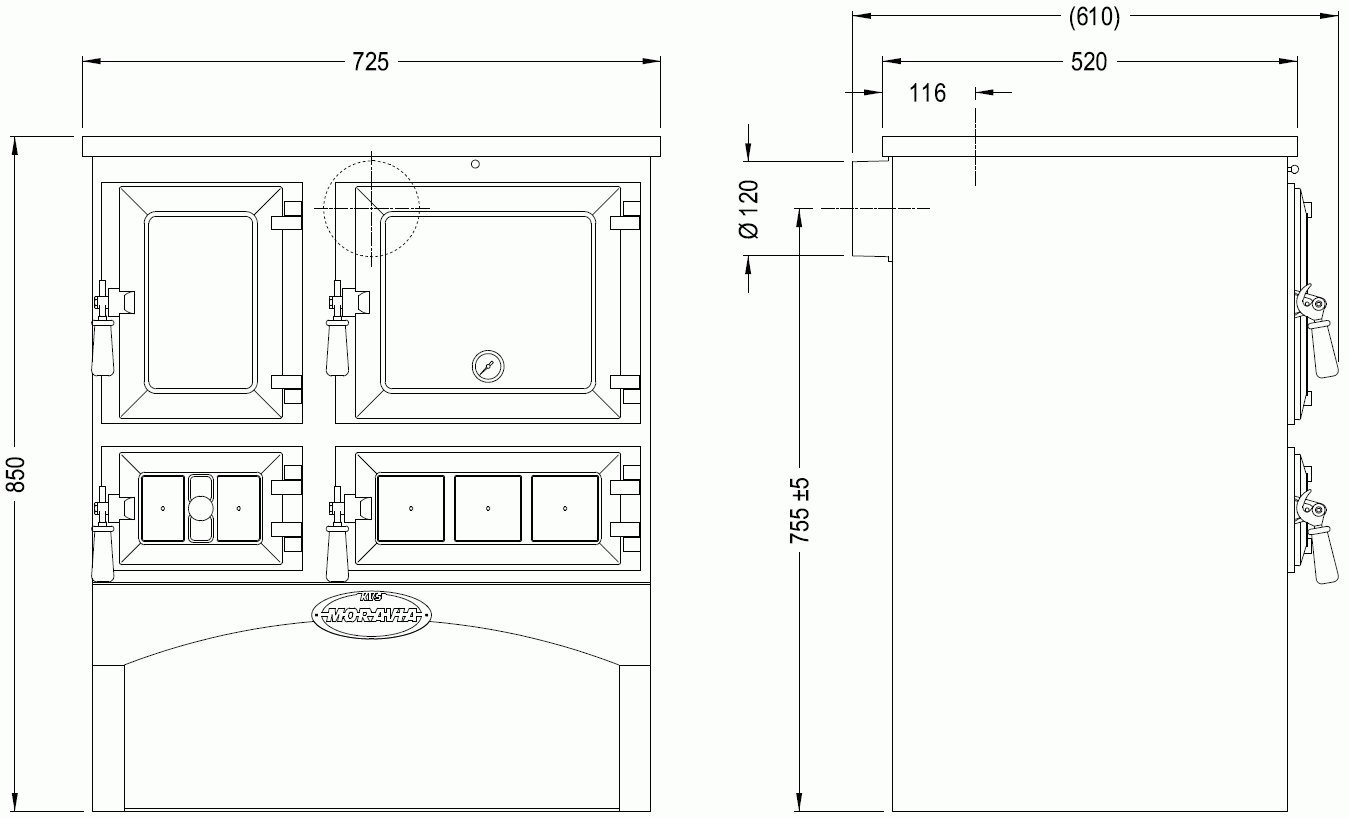

Sporák umožňuje připojení kouřovodu o průměru 120 mm ze zadní stěny nebo z horní strany přes plotnu. Z výroby je kouřové hrdlo umístěno vzadu uprostřed. Pro horní napojení se hrdlo přemístí do připraveného otvoru a zadní otvor se uzavře dodaným zaslepovacím krytem.

Výrobce doporučuje samostatný komín s vnitřním průměrem nejméně 160 mm, výškou nejméně 5 m od napojení do sopouchu a teplotní třídou T400. Skutečnou vhodnost komína, jeho tah a způsob připojení musí před instalací posoudit odborně způsobilá osoba.

Technické parametry VSP 9170

Obsah standardního příslušenství

• hluboký pekáč přibližně 290 × 413 × 42 mm,
• mřížka neboli rošt trouby,
• kuták / pohrabáč,
• zaslepovací kryt pro změnu polohy kouřového hrdla,
• ochranná rukavice.

Důležité omezení při instalaci

Instalace a první uvedení do provozu

1. Před převzetím a instalací zkontrolujte obal, lakované plochy, skla, plotnu, troubu a úplnost příslušenství.
2. Ověřte únosnost podlahy, nehořlavou podložku a bezpečné vzdálenosti od hořlavých materiálů.
3. Nechte odborně posoudit komín, jeho tah, průměr, výšku a technický stav.
4. Zvolte zadní nebo horní napojení a kouřové hrdlo osazujte výhradně podle návodu.
5. Zajistěte dostatečný přívod spalovacího vzduchu; pozornost věnujte zejména souběhu s digestoří nebo jiným odsáváním.
6. Před prvním zatopením zkontrolujte správné usazení šamotových dílů, roštu, popelníku a příslušenství trouby.
7. Při prvních zatopeních důkladně větrejte a spotřebič nepřetěžujte.

Videonávod – instalace, provoz a údržba

Otevřít videonávod na YouTube

Návody a dokumenty ke stažení

Dokumenty se otevírají na stránkách výrobce KVS MORAVIA. Aktuální návod k instalaci, provozu a údržbě si prostudujte ještě před zapojením a prvním zatopením.

Návod VSP 9170 a 9180 PDFProhlášení o vlastnostech VSP 9170EU prohlášení o shoděEnergetický štítekInformační list výrobku
