Skrytá podpěrka police Hafele 283.32.014 s hmoždinkou – pro police od 19 mm

Skrytá podpěrka police Häfele 283.32.014 – uchycení bez viditelných konzol

Podpěrka police Häfele 283.32.014 slouží ke skrytému upevnění police na stěnu. Podpěrný čep se zasouvá do připraveného otvoru v polici, takže pod ní nezůstává viditelná konzola. Tato varianta je určena pro police o tloušťce nejméně 19 mm.

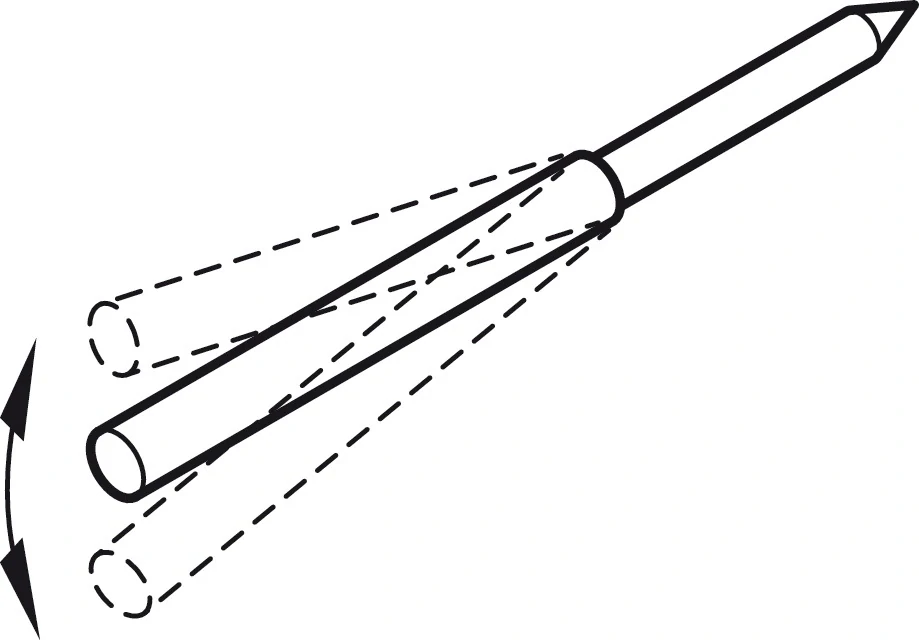

Hodí se pro výrobu a montáž nástěnných polic, u kterých chcete zachovat jednoduchý vzhled. Ocelový čep s pozinkovaným povrchem má dvě předmontovaná excentrická pouzdra. Jejich otáčením lze bez nářadí doladit náklon police v rozsahu ±1 mm.

Hlavní výhody

• Skrytá montáž: podpěrný čep je uložen uvnitř police.
• Doladění náklonu: dvě excentrická pouzdra umožňují seřízení ±1 mm bez nářadí.
• Ocel s pozinkovaným povrchem: kovový podpěrný čep doplňují polyamidová pouzdra.
• Kotvení se závitem do dřeva: výrobce dodává také rámovou hmoždinku Fischer S8H 80R a podložku.

Použití a kompatibilita

Pro skryté uchycení nástěnných polic s odpovídající tloušťkou a připravenými otvory pro podpěrný čep. Při návrhu rozmístění dodržte maximální rozteč mezi dvěma podpěrkami 700 mm.

Způsob upevnění závisí na materiálu stěny. Před montáží zkontrolujte, zda dodaná hmoždinka odpovídá podkladu; podle potřeby použijte jiné vhodné kotvení. Samotná přítomnost hmoždinky v dodávce neznamená vhodnost pro každý typ stěny.

Doporučený postup montáže

1. Zkontrolujte tloušťku police, materiál stěny a vhodnost kotvení. Před vrtáním prověřte vedení instalací ve stěně.
2. Vyznačte polohu podpěrek a ověřte jejich vodorovné uspořádání. Nepřekračujte rozteč 700 mm.
3. Připravte otvory a vybrání v polici podle výkresu výrobce. Zohledněte prostor potřebný pro seřízení excentrů.
4. Upevněte podpěrné čepy do připraveného podkladu odpovídajícím nástrojem pro šestihran SW6. Při neobvyklém odporu montáž přerušte a zkontrolujte otvor i kotvení.
5. Nasaďte polici na podpěrky a otáčením excentrických pouzder dolaďte náklon. Před použitím zkontrolujte usazení a pevnost upevnění.

Technické parametry

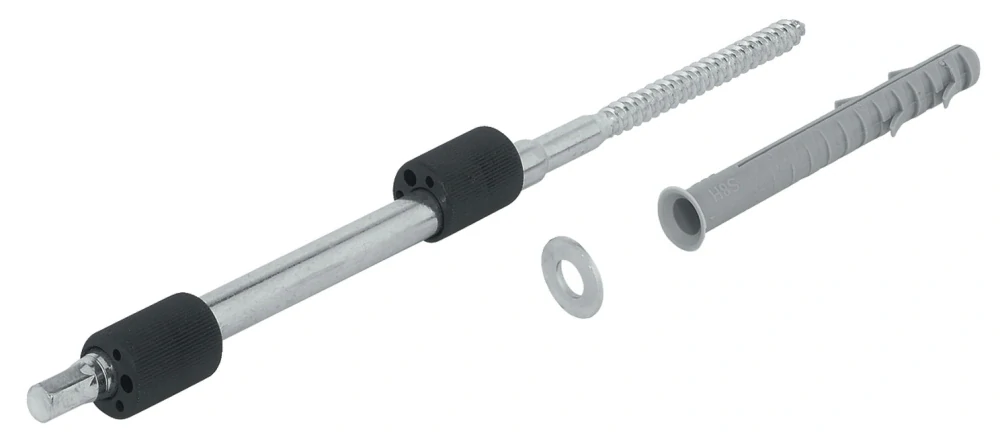

Obsah dodávky podle výrobce

• 1 podpěrný čep
• 2 předmontovaná excentrická pouzdra
• 1 podložka
• 1 hmoždinka Fischer S8H 80R

Důležité informace před montáží

Konkrétní nosnost tohoto modelu nebyla v ověřených podkladech uvedena. Přípustné zatížení je nutné posoudit podle celé sestavy, provedení police a kotvení do stěny. Hodnoty nosnosti jiných podpěrek nelze přenášet na tento výrobek.

Dodržujte výkres a bezpečnostní pokyny výrobce. Při vrtání používejte odpovídající ochranu zraku. Drobné součásti a obalový materiál uchovávejte mimo dosah dětí.

Podklady výrobce

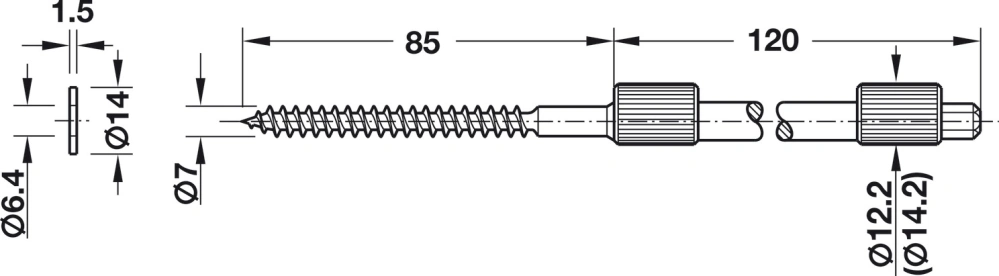

• Katalog Häfele – rozměrový výkres a montážní informace, strana 3.118
• Bezpečnostní upozornění výrobce včetně českého znění (PDF)
