Kotva FBN-II 10/50 (10x126)

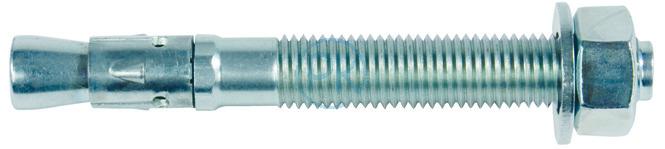

FISCHER Ocelová svorníková kotva FBN II 10/50/126

Průměr vrtáku 10mm. Užitná délka 50/60mm. Kotevní hl. 50/40mm. Min. hl. díry při průvl. montáži 118mm. Celková délka kotvy 126mm. Závit M10x86. ETA. Flexibilní, ekonomická rozpěrná kotva, galv. pozink. ocel pro tlačený beton.

• Jsou k dispozici verze i pro snížené hloubky ukotvení (např. při malých zatíženích styku s výztuží).
• Rychlá a snadná montáž úderem kladiva.
• Kvalita montáže kontrolovaná momentovým klíčem.
• Při montáži svorník přesně veden v ose vývrtu.
• Vrtání 1:1 (průměr závitu = průměr vrtáku).
• Šetří náklady a čas vrtání.
• Rozpěrné pouzdro z oceli zinkované zvyšuje u obyčejných galvanizovaných kotev vysokou životnost a bezpečnost kotvení.

Aplikace:

• Ocelové konstrukce
• Zábradlí
• Konzoly
• Žebříky
• Kabelové trasy
• Stroje
• Schodišťové stupně
• Vrata
• Fasády

Schváleno pro:

• Beton bez trhlin B25 až B55 popř. C20/25 až C50/60

Vhodná také pro:

• přírodní kámen s celistvou strukturou, žula, rula, buližník

Pro upevnění:

• převážně staticky namáhané konstrukce ocelové a dřevěné do zatížení 26 kN v tahu

Výhody / přínosy:

• Dlouhý závit umožňuje distanční montáže a variabilní užitné délky.
• Ražba k jednoznačnému označení hloubky usazení umožňuje dodatečnou kontrolu montáže.

FBN II VÝHODY NA PRVNÍ POHLED:

• Dlouhý závit pro nejvyšší flexiblitu při kotvení nebo pro distanční montáže.
• Charakteristický distanční kroužek vyráběný tvářením za studena: Tvarované osazení představuje vizuální chrakteristický znak. Díky výrobnímu procesu objemovým tvářením za studena je ocel vysoce tažná. Na základě toho je možné vyrovnání kotvy, jejíž vrtaný otvor nebyl vyvrtán přesně svisle k povrchové ploše betonu.
• Zarážecí čep k ochraně závitu. Šestihranou matici lze úplně demontovat i při vysoké energii zarážení (vysoce pevný beton a malý vrtaný otvor).
• Spojením kužele a rozpěrného pásku se dosáhne nejvyšších zatížení v tahu při velmi malých osových vzdálenostech a vzdálenostech od okrajů v betonu bez trhlin.

Montáž:

• Kotva FBN II je vhodná pro průvlečnou nebo předsazenou montáž; podmíněně také pro distanční montáž.
• Před montáží nastavte šestihrannou matici do optimální polohy (zarážecí čep vyčnívá asi 3 mm z šestihranné matice).
• Při působení utahovacího momentu dojde ke vtažení kuželového čepu do rozpěrného pouzdra a tím se čep ukotví do stěny otvoru.
• Vzhled hlavy umožňuje jednoduchou kontrolu ukotvení.
• Při sériové montáži doporučujeme použití osazovacího nástroje na svorníkové kotvy FABS.

Parametry
